Việc tự thay thế hoặc lắp mới ray bi 3 tầng giúp cải thiện đáng kể độ trơn tru và khả năng chịu lực của ngăn kéo. Để thực hiện thành công dự án tự làm này tại nhà, việc đối chiếu kích thước thực tế của hộc tủ và ngăn kéo với thông số kỹ thuật của thanh ray là bước quan trọng nhất. Sự chuẩn xác trong khâu đo đạc quyết định trực tiếp đến việc ngăn kéo có thể đóng mở mượt mà hay bị kẹt rít sau khi lắp đặt.
Khoảng hở hai bên hông là yếu tố kỹ thuật cốt lõi cần được đảm bảo. Mỗi loại thanh ray đều có những yêu cầu riêng biệt về khoảng trống lắp đặt. Việc nắm vững quy trình tháo lắp cơ bản không chỉ giúp bạn tiết kiệm chi phí sửa chữa mà còn chủ động nâng cấp công năng cho các món đồ nội thất gỗ trong gia đình.
Chuẩn Bị Dụng Cụ Và Kiểm Tra Kích Thước
Để quá trình lắp đặt diễn ra thuận lợi, bạn cần chuẩn bị đầy đủ các dụng cụ cầm tay cơ bản bao gồm thước dây, tua vít, bút chì để đánh dấu và thước ê-ke để đo góc vuông. Việc sử dụng các dụng cụ đo đạc chính xác giúp hạn chế tối đa sai lệch trong quá trình định vị thanh ray. Hãy luôn tham khảo tài liệu hướng dẫn đi kèm của nhà sản xuất để biết các yêu cầu cụ thể về loại vít và cách thức lắp ráp riêng biệt cho từng dòng sản phẩm.

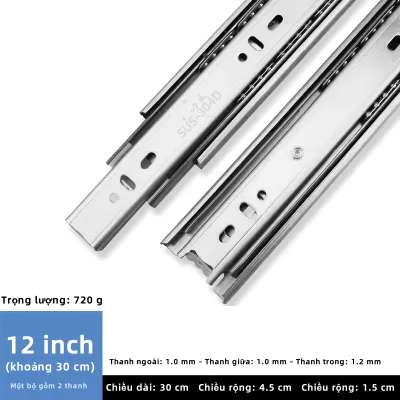

Sản phẩm được đề cập trong cẩm nang này
657 lượt đánh giá trên Lazada
5 sao cho shop vì: + Đóng góp cẩn thận + Giao hàng nhanh (đặt chiều hôm trước thì sáng hôm sau đã có) + Sản phẩm chắc chắn, tự lắp vào trượt…Đọc toàn bộ đánh giáThu gọn
5 sao cho shop vì: + Đóng góp cẩn thận + Giao hàng nhanh (đặt chiều hôm trước thì sáng hôm sau đã có) + Sản phẩm chắc chắn, tự lắp vào trượt tủ mượt, êm + Độ bền: để test thử thời gian mới trả lời được
giao hàng rất nhanh,đóng gói sản phẩm kỷ lưởng chắt chắn,chất lượng thanh trượt rất tốt chạy rất êm,nhân viên giao hàng vui vẻ thân thiện,gi…Đọc toàn bộ đánh giáThu gọn
giao hàng rất nhanh,đóng gói sản phẩm kỷ lưởng chắt chắn,chất lượng thanh trượt rất tốt chạy rất êm,nhân viên giao hàng vui vẻ thân thiện,giá cả hợp lý.mọi người cần nên mua.đầy đủ ốc vít.
Giá trị tuyệt vời cho số tiền bỏ ra, Chuyển động trượt mượt mà, Kết cấu chắc chắn và bền, Sử dụng đa năng cho các loại bàn khác nhau,
419 lượt đánh giá trên Lazada
Lý tưởng để tổ chức tủ quần áo., Cấu trúc chắc chắn và bền bỉ., Hoạt động mượt mà và êm ái., Ngăn kéo trượt mượt mà., Tuyệt vời cho tủ bếp.,…Đọc toàn bộ đánh giáThu gọn
Lý tưởng để tổ chức tủ quần áo., Cấu trúc chắc chắn và bền bỉ., Hoạt động mượt mà và êm ái., Ngăn kéo trượt mượt mà., Tuyệt vời cho tủ bếp., Đa dạng cho nhiều loại nội thất., Chất liệu chất lượng cao.,
Cấu trúc chắc chắn và bền bỉ., Chất liệu chất lượng cao., Giúp tối đa hóa không gian lưu trữ., Ngăn kéo trượt mượt mà., Hoạt động mượt mà và…Đọc toàn bộ đánh giáThu gọn
Cấu trúc chắc chắn và bền bỉ., Chất liệu chất lượng cao., Giúp tối đa hóa không gian lưu trữ., Ngăn kéo trượt mượt mà., Hoạt động mượt mà và êm ái., Tuyệt vời cho tủ bếp.,
Ngăn kéo trượt mượt mà., Lý tưởng để tổ chức tủ quần áo., Đa dạng cho nhiều loại nội thất., Chất liệu chất lượng cao., Dễ dàng lắp đặt và sử…Đọc toàn bộ đánh giáThu gọn
Ngăn kéo trượt mượt mà., Lý tưởng để tổ chức tủ quần áo., Đa dạng cho nhiều loại nội thất., Chất liệu chất lượng cao., Dễ dàng lắp đặt và sử dụng.,
Cấu trúc chắc chắn và bền bỉ., Ngăn kéo trượt mượt mà., Chất liệu chất lượng cao., Dễ dàng lắp đặt và sử dụng.,
Dễ dàng lắp đặt và sử dụng., chắc chắn .trưoc mượt ma
213 lượt đánh giá trên Lazada
Sản phẩm đúng hình ảnh mô tả, trượt trơn tru, độ rơ rất ít, gia công đẹp, dày thêm tí nữa thì ok
Êm lắm. Shop giao hàng nhanh, tạm thời biết vậy đã kaka. Lần tới cần vẫn sẽ mua của shop
xác nhận là dùng ngon lành cành đào ok .biết thế mua từ sớm dùng cho nó sướng
🎨Thiết kế:okk 🛡️Độ bền:okkk 💾Dung lượng lưu trữ:okkkkkkkk
hàng r đẹp ngon bổ rẻ xứng đáng 5 sao

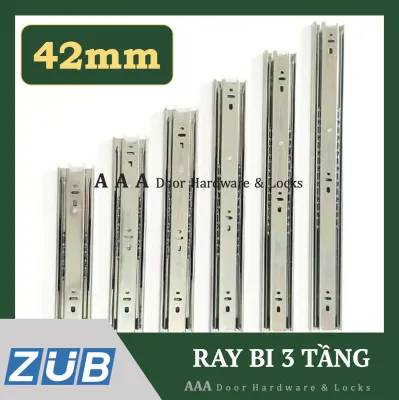

![[3 Bi Trắng] Bộ 2 thanh ray trượt hộc tủ - Ray trượt 3 bi 3 tầng ngăn kéo tủ bản 42mm](https://img.lazcdn.com/g/p/040e08ee0be5d22d13c1e1e4c87ba4d4.png_400x400q80.png_.webp)
15 lượt đánh giá trên Lazada
Nhìn thấy chắc chắn gắn rồi cũng ok lắm , đáng mua nha mn , thanh trược lớn hơn cái củ nên có thể bền hơn
Sản phẩm chất lượng, giá hợp lý. Shop gói hàng cẩn thận, giao hàng rất nhanh. Tặng shop 5*
sản phẩm như quảng cáo cáo, dùng ok, lần sau sẽ ủng họ shop cho shop 5sao
thanh trượt nhẹ nhàng .êm chắc chắn .nên mua
sản phẩm chất lượng tốt
22 lượt đánh giá trên Lazada
mượt, xịn, mỗi tội giao hàng hơi lâu 🥲
sản phẩm đúng với hình ảnh quảng cáo

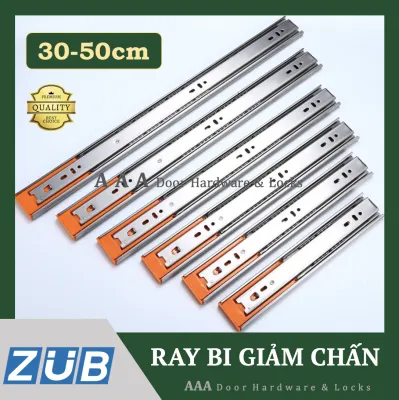

![[ZUB Giảm chấn] Ray Bi 3 Tầng GIẢM CHẤN bản 42mm đủ kích thước](https://img.lazcdn.com/g/p/53bde90fc042aa618d88cb0de0ca03fb.png_400x400q80.png_.webp)
67 lượt đánh giá trên Lazada
Đáng tiền: nhìn cũng cứng cáp. Giá cũng tốt trong phân khúc Độ bền: Chưa xài nên chưa biết. Hy vọng bền, dùng đc lâu Mẫu mã: đẹp mắt Sẽ mua …Đọc toàn bộ đánh giáThu gọn
Đáng tiền: nhìn cũng cứng cáp. Giá cũng tốt trong phân khúc Độ bền: Chưa xài nên chưa biết. Hy vọng bền, dùng đc lâu Mẫu mã: đẹp mắt Sẽ mua thêm vài cái nữa
mua shop 2 lần sử dụng tốt cứng cáp..
Đúng như quảng cáo. Sử dụng tốt
Vừa vặn thoải mái và an toàn,
![[2 Bi] Ray Trượt 2 Bi 3 Tầng ngăn kéo tủ bản rộng 35mm - Bộ 2 thanh ray trượt hộc tủ](https://img.lazcdn.com/g/p/a34a97e9102bb9a6ad705c3e065d359d.png_400x400q80.png_.webp)
90 lượt đánh giá trên Lazada
Đã nhận hàng Mẫu mã: như quảng cáo Độ bền: chưa sử dụng chưa biết bền như thế nào Đáng tiền: ủng hộ shop.Lần sau sẽ mua hàng Giá cả phù hợp …Đọc toàn bộ đánh giáThu gọn
Đã nhận hàng Mẫu mã: như quảng cáo Độ bền: chưa sử dụng chưa biết bền như thế nào Đáng tiền: ủng hộ shop.Lần sau sẽ mua hàng Giá cả phù hợp với sản phẩm. Hy vọng sẽ bền
Được làm từ chất liệu chất lượng cao., Thiết kế ngăn kéo ba tầng tiện lợi., Ngăn kéo trượt mượt mà., Hoàn hảo để sắp xếp và lưu trữ đồ vật.,
Được làm từ vật liệu chất lượng cao., Thiết kế ngăn kéo ba tầng tiện lợi., Ngăn kéo trượt mượt mà, Dễ dàng cài đặt và sử dụng.,
Đã nhận được đầy đủ sản phẩm. Ray trượt nhẹ nhàng, trơn . Cầm thấy nặng , hàng chất lượng. Nhân viên giao hàng lịch sự, dễ mến.
Hàng giao nhanh chóng, đúng hẹn, hàng đóng gói cẩn thận, hàng đẹp sử dụng tốt.
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Bước đo đạc kích thước là khâu quyết định sự thành bại của toàn bộ quá trình. Bạn cần dùng thước dây đo chính xác chiều sâu lọt lòng của hộc tủ và chiều sâu phủ bì của ngăn kéo. Khoảng không gian trống ở hai bên hông ngăn kéo, tức khoảng hở giữa hông ngăn kéo và vách tủ, cần phải khớp với độ dày của thanh ray theo đúng thông số kỹ thuật được quy định rõ trên bao bì.
Trước khi tiến hành mua sắm linh kiện, hãy kiểm tra kỹ nhãn tải trọng và phạm vi ứng dụng được in trên bao bì của bộ ray bi 3 tầng. Mỗi dòng sản phẩm được thiết kế cho một mức chịu lực riêng biệt, phù hợp với các mục đích sử dụng khác nhau như ngăn kéo chứa quần áo nhẹ hay ngăn kéo chứa đồ dùng nhà bếp nặng. Tuyệt đối không tự ý áp dụng các mức tải trọng chung chung mà không có sự xác nhận từ thông số kỹ thuật của nhà sản xuất.
Tháo Dỡ Ray Cũ Và Chuẩn Bị Bề Mặt Lắp Đặt
Nếu bạn đang thực hiện việc thay thế, hãy bắt đầu bằng cách rút hẳn ngăn kéo ra khỏi hộc tủ. Sử dụng tua vít để tháo các con vít cố định thanh ray cũ trên cả hông ngăn kéo và vách trong của tủ. Quá trình tháo dỡ cần được thực hiện cẩn thận, vặn vít đều tay để tránh làm nứt vỡ hoặc sứt mẻ các thớ gỗ xung quanh khu vực liên kết.
Sau khi đã loại bỏ hoàn toàn phần cứng cũ, hãy tiến hành làm sạch bề mặt lắp đặt. Sử dụng khăn lau sạch bụi bẩn, mùn cưa hoặc các vết keo thừa còn bám lại trên vách tủ và hông ngăn kéo. Đối với các lỗ vít cũ đã bị rộng hoặc hỏng ren, bạn cần trám kín chúng bằng các vật liệu chuyên dụng như keo sữa trộn mùn cưa hoặc chốt gỗ nhỏ trước khi tiến hành bắt vít mới vào cùng vị trí để đảm bảo độ bám chắc chắn.
Cuối cùng, hãy kiểm tra kỹ độ phẳng và độ thẳng của cạnh ván gỗ bằng thước thẳng. Nếu phát hiện bề mặt gỗ bị cong vênh nhẹ, bạn có thể dùng giấy nhám để chà phẳng. Tuy nhiên, trong trường hợp phát hiện các hư hỏng cấu trúc nghiêm trọng như ván bị mục nát, nứt vỡ lớn hoặc không còn khả năng chịu lực, bạn nên dừng ngay thao tác và tham vấn ý kiến từ thợ mộc chuyên nghiệp để sửa chữa phần khung gỗ trước khi lắp ray mới.
Quy Trình Lắp Ray Bi 3 Tầng Vào Tủ Và Ngăn Kéo
Quy trình lắp đặt ray bi 3 tầng đòi hỏi sự tỉ mỉ và tuân thủ đúng trình tự kỹ thuật để đảm bảo hai phần của thanh ray khớp nối hoàn hảo với nhau. Trước khi bắt tay vào định vị, bạn cần hiểu rõ cấu tạo của bộ ray để có thể phân tách và lắp ráp chính xác từng bộ phận lên các bề mặt tương ứng.
Để bắt đầu, bạn hãy quan sát phía sau của thanh ray bi 3 tầng và tìm một chốt nhựa hoặc lẫy kim loại nhỏ. Nhấn giữ chốt này theo hướng dẫn của nhà sản xuất để tách rời thanh ray thành hai phần riêng biệt: phần ray lớn cố định sẽ gắn vào hông tủ và phần ray nhỏ di động sẽ gắn vào hông ngăn kéo. Việc tách rời này giúp thao tác bắt vít trở nên dễ dàng và chính xác hơn rất nhiều.
Khi đã có hai phần riêng biệt, việc xác định vị trí lắp đặt là bước tiếp theo cần thực hiện. Bạn hãy dùng thước ê-ke và bút chì để kẻ các đường chuẩn nằm ngang trên cả vách trong của tủ và hông ngăn kéo. Đường chuẩn này phải đảm bảo song song tuyệt đối với mặt đáy để khi lắp vào, ngăn kéo không bị nghiêng lệch. Khi chọn vít bắt gỗ, hãy lưu ý chọn loại có chiều dài nhỏ hơn độ dày của ván hông để tránh tình trạng đầu vít xuyên thủng làm hỏng bề mặt thẩm mỹ bên ngoài của nội thất.
Lắp Phần Ray Cố Định Vào Hông Tủ
Đặt phần ray lớn cố định vào vách trong của hộc tủ, căn chỉnh sao cho tâm của các lỗ bắt vít nằm ngay trên đường chuẩn đã kẻ bằng bút chì. Tiến hành bắt vít vào các lỗ lắp đặt có sẵn trên thanh ray. Bạn nên ưu tiên bắt vít vào các lỗ hình bầu dục trước vì chúng cho phép bạn dễ dàng điều chỉnh lên xuống hoặc trước sau trong trường hợp có sai lệch nhỏ.
Trong bước đầu tiên này, nguyên tắc quan trọng là chỉ siết vít với lực vừa phải để định vị thanh ray tạm thời. Sau khi đã gá tạm cả hai bên thanh ray, hãy dùng thước dây kiểm tra lại khoảng cách giữa hai thanh ray ở cả điểm đầu và điểm cuối để đảm bảo chúng song song tuyệt đối. Khi đã xác nhận độ thẳng hàng và cân bằng, bạn mới tiến hành siết chặt hoàn toàn tất cả các con vít để cố định thanh ray vào vách tủ.
Nếu hộc tủ gỗ của bạn bị méo hoặc không hoàn toàn vuông vức do sai số trong quá trình đóng tủ trước đó, bạn có thể sử dụng các miếng đệm mỏng bằng gỗ hoặc nhựa để chèn vào phía sau thanh ray nhằm bù đắp khoảng trống. Tuyệt đối không cố tình bẻ cong, vặn xoắn hoặc ép buộc thanh ray phải biến dạng theo độ nghiêng của vách tủ, vì điều này sẽ làm kẹt hệ thống bi chuyển động bên trong và khiến ngăn kéo không thể hoạt động trơn tru.
Lắp Phần Ray Di Động Vào Hông Ngăn Kéo
Tiếp theo, bạn tiến hành lắp phần ray nhỏ di động vào hai bên hông của ngăn kéo. Hãy đặt thanh ray dọc theo đường chuẩn đã kẻ sẵn trên hông ngăn kéo, lưu ý tính toán khoảng lùi từ mép trước của ngăn kéo theo đúng thông số kỹ thuật được ghi trong tài liệu hướng dẫn của nhà sản xuất. Khoảng lùi này thường dao động từ vài milimet tùy thuộc vào thiết kế mặt ngăn kéo là lắp lọt lòng hay lắp phủ vành.
Cố định thanh ray bằng vít gỗ và liên tục kiểm tra độ song song của thanh ray so với cạnh đáy của ngăn kéo. Việc lắp lệch góc dù chỉ một vài milimet cũng có thể dẫn đến hiện tượng ngăn kéo bị xệ hoặc không thể đẩy sát vào trong hộc tủ. Hãy đảm bảo các con vít được bắt phẳng, đầu vít chìm hoàn toàn vào trong lỗ của thanh ray để không cản trước chuyển động của các ổ bi khi trượt qua.
Sau khi đã cố định xong cả hai bên, hãy đưa ngăn kéo vào hộc tủ bằng cách căn chỉnh phần ray di động khớp với rãnh của phần ray cố định rồi đẩy nhẹ nhàng vào trong. Khi đẩy vào hết cỡ, bạn sẽ nghe thấy một tiếng động nhẹ báo hiệu chốt an toàn đã khớp. Lúc này, hãy quan sát khe hở giữa mặt trước của ngăn kéo với mép tủ xung quanh để đảm bảo khoảng cách đều nhau, không bị cạ cạnh hoặc lệch trục gây mất thẩm mỹ.
Kiểm Tra Vận Hành Và Xử Lý Sự Cố Thường Gặp
Sau khi hoàn thành việc lắp ráp, bước nghiệm thu vận hành là vô cùng cần thiết để đánh giá chất lượng công việc của bạn. Hãy tiến hành kéo ra và đẩy vào ngăn kéo nhiều lần khi chưa để đồ đạc bên trong. Quá trình chuyển động phải diễn ra mượt mà, nhẹ nhàng và không phát ra các tiếng động lạ như tiếng kim loại cọ xát mạnh hay tiếng kẹt rít của ổ bi.
Trong trường hợp gặp phải các sự cố phổ biến, bạn cần có tư duy kiểm tra và xử lý một cách hệ thống. Nếu ngăn kéo bị kẹt cứng hoặc rất nặng khi đẩy vào, nguyên nhân thường do khoảng hở hai bên hông tủ quá hẹp so với độ dày tổng thể của hai thanh ray, hoặc do vít bắt bị lồi đầu gây cản trở đường chạy của bi. Nếu ngăn kéo bị nghiêng hoặc không thể đóng kín hoàn toàn, hãy kiểm tra xem đường kẻ chuẩn ở hai bên vách tủ có bị lệch độ cao so với nhau hay không.
Nếu bạn phát hiện ra lỗi lệch trục, hãy nới lỏng các con vít ở lỗ hình bầu dục để tinh chỉnh lại vị trí của thanh ray trước khi siết chặt lại. Tuy nhiên, bạn cần xác định rõ giới hạn tự sửa chữa tại nhà. Nếu sau khi đã căn chỉnh nhiều lần theo đúng kỹ thuật mà ngăn kéo vẫn bị kẹt hoặc phát ra tiếng kêu lớn, hãy tháo thanh ray ra và đặt trên một mặt phẳng để kiểm tra xem sản phẩm có bị cong vênh do quá trình vận chuyển hay không. Nếu lỗi do kết cấu hoặc hư hỏng vật lý của linh kiện, việc tìm kiếm sự trợ giúp từ nhà cung cấp hoặc thợ chuyên nghiệp là quyết định an toàn nhất.
Lưu Ý An Toàn Và Bảo Dưỡng Định Kỳ
Để hệ thống ray bi 3 tầng hoạt động bền bỉ theo thời gian, việc tuân thủ các nguyên tắc sử dụng và bảo dưỡng định kỳ là rất quan trọng. Bạn cần lưu ý không chứa đồ đạc vượt quá giới hạn tải trọng tối đa được nhà sản xuất khuyến cáo trên bao bì sản phẩm. Khi sắp xếp đồ dùng bên trong ngăn kéo, hãy phân bổ đều trọng lượng và tránh dồn quá nhiều vật nặng về phía trước, điều này giúp giảm thiểu lực đòn bẩy gây xệ đầu ray.
Định kỳ vài tháng một lần, bạn nên thực hiện việc kiểm tra bằng mắt thường độ chặt của các con vít cố định thanh ray. Sự rung động liên tục trong quá trình đóng mở hàng ngày có thể làm các con vít gỗ bị lỏng dần ra theo thời gian. Bên cạnh đó, hãy sử dụng một chiếc khăn khô hoặc chổi mềm nhỏ để lau sạch bụi bẩn, xơ vải hoặc mùn cưa tích tụ bên trong các rãnh chứa bi trượt.
Khi cần bôi trơn để tăng độ mượt mà cho hệ thống bi, bạn phải đối chiếu kỹ hướng dẫn chăm sóc và bảo trì từ nhà sản xuất thanh ray. Chỉ sử dụng các loại chất bôi trơn chuyên dụng được khuyến nghị cho vòng bi kim loại. Tuyệt đối tránh sử dụng các loại dầu mỡ động thực vật thông thường hoặc các chất bôi trơn gốc dầu quá đặc, vì chúng có xu hướng thu hút bụi bẩn và xơ vải bám vào, lâu ngày sẽ tạo thành hỗn hợp keo đặc gây kẹt cứng hệ thống bi trượt.
Các Câu Hỏi Thường Gặp (FAQ)
Có thể lắp ray bi 3 tầng cho ngăn kéo không có rãnh dẫn hướng không?
Hoàn toàn có thể. Ray bi 3 tầng hiện đại được thiết kế để lắp nổi trực tiếp lên bề mặt phẳng của hông ngăn kéo và vách trong của tủ, do đó không yêu cầu ngăn kéo phải có rãnh gỗ dẫn hướng truyền thống như các loại tủ cổ điển. Tuy nhiên, trước khi tiến hành lắp đặt, bạn cần xác định rõ loại ray mình đang sở hữu là dòng lắp hông hay dòng lắp âm dưới đáy ngăn kéo. Mỗi loại sẽ yêu cầu một khoảng hở kỹ thuật khác nhau giữa ngăn kéo và khung tủ để đảm bảo hệ thống trượt hoạt động bình thường.
Làm thế nào để căn chỉnh khi hai bên hông tủ không song song?
Khi gặp trường hợp vách tủ bị xéo hoặc không song song, bạn có thể sử dụng các miếng đệm mỏng bằng gỗ dán hoặc nhựa đặt phía sau thanh ray cố định tại những điểm bị hụt để bù trừ khoảng hở, giúp hai thanh ray đạt được trạng thái song song tuyệt đối. Tuy nhiên, nếu độ lệch của hông tủ quá lớn, vượt quá khả năng bù đắp của miếng đệm, khiến thanh ray bị xoắn vặn khi bắt vít, bạn bắt buộc phải dừng ngay việc lắp đặt. Lúc này, việc cố tình ép chặt vít sẽ làm hỏng hoàn toàn hệ thống bi trượt và gây mất an toàn khi sử dụng; bạn cần tiến hành sửa chữa lại kết cấu khung tủ trước khi tiếp tục.
