Khi ngăn kéo tủ bếp, tủ quần áo hoặc bàn làm việc bị kẹt, rít hoặc không thể đóng mở trơn tru, nguyên nhân phổ biến nhất thường bắt nguồn từ hệ thống ray trượt đã bị xuống cấp hoặc hư hỏng. Để khắc phục triệt để tình trạng này, việc thay thế một bộ ray trượt ngăn kéo mới là giải pháp tối ưu và tiết kiệm chi phí nhất. Tuy nhiên, thách thức lớn nhất đối với hầu hết mọi người khi tự sửa chữa tại nhà là làm thế nào để chọn mua đúng chủng loại và kích thước linh kiện thay thế.
Việc đo đạc sai lệch dù chỉ vài milimét cũng có thể khiến ngăn kéo mới mua về không thể lắp vừa vào khoang tủ, bị kẹt cứng hoặc lỏng lẻo dẫn đến rơi rụng. Để đo chính xác kích thước ray trượt ngăn kéo khi cần thay thế, bạn cần thực hiện ba bước đo cốt lõi: xác định loại ray đang dùng, đo chiều dài thực tế của ray cũ kết hợp chiều sâu lọt lòng khoang tủ, và tính toán khoảng hở hai bên thành tủ. Quy trình chi tiết dưới đây sẽ giúp bạn tự tin thực hiện công việc này một cách chuẩn xác nhất.
Chuẩn bị dụng cụ và tháo ray trượt cũ an toàn
Trước khi bắt tay vào đo đạc, việc chuẩn bị đầy đủ dụng cụ và tháo dỡ hệ thống ngăn kéo cũ một cách an toàn là bước đệm vô cùng quan trọng. Quá trình này đòi hỏi sự cẩn thận để tránh làm hỏng cấu trúc gỗ của hộc tủ cũng như đảm bảo an toàn cho chính bạn.
Sản phẩm được đề cập trong cẩm nang này

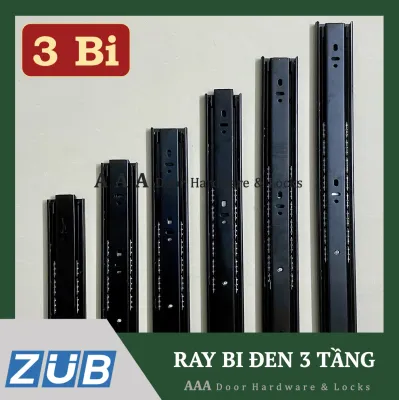

![[3 Bi ĐEN] Bộ 2 thanh ray trượt hộc tủ màu ĐEN - Ray trượt 3 bi 3 tầng ngăn kéo tủ bản 42mm](https://img.lazcdn.com/g/p/ab06b2a4f23243abffa04dd3a1490163.png_400x400q80.png_.webp)
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Bạn cần chuẩn bị các dụng cụ cơ bản sau:
- Thước dây (thước rút) có vạch chia milimét rõ ràng để đảm bảo độ chính xác cao.
- Tua vít đầu dẹt và tua vít bake (chữ thập) phù hợp với các đầu ốc vít hiện có trên tủ.
- Đèn pin hoặc thiết bị chiếu sáng cầm tay để quan sát rõ các góc khuất bên trong khoang tủ.
- Giấy, bút hoặc điện thoại để ghi lại các thông số đo đạc ngay lập tức.
- Một chiếc khay hoặc túi nhỏ để đựng các ốc vít cũ tránh bị thất lạc trong quá trình tháo lắp.
Để tháo ngăn kéo ra khỏi tủ, trước tiên bạn hãy dọn sạch toàn bộ đồ đạc bên trong để giảm trọng lượng. Tiếp theo, kéo ngăn kéo ra hết cỡ cho đến khi cảm thấy bị chặn lại. Lúc này, hãy quan sát dọc theo hai bên thanh ray trượt để tìm chốt nhả (thường là một lẫy nhựa nhỏ màu đen). Bạn chỉ cần gạt lẫy này lên ở một bên và gạt xuống ở bên còn lại (hoặc bóp nhẹ tùy theo thiết kế của từng hãng), sau đó nhẹ nhàng rút hộc kéo ra ngoài.
Sau khi đã đưa được hộc kéo ra ngoài, bạn dùng tua vít để tháo các ốc vít cố định phần ray trượt gắn trên thành hộc kéo và phần ray gắn trên vách trong của khoang tủ. Hãy thao tác từ từ, giữ chắc tay để tránh làm trượt đầu tua vít gây xước bề mặt gỗ hoặc làm hỏng ren ốc.
Lưu ý an toàn quan trọng: Các hộc kéo lớn hoặc chứa đồ nặng có thể dễ dàng bị mất thăng bằng và rơi xuống chân khi bạn tháo chốt nhả. Nếu có thể, bạn nên nhờ thêm một người hỗ trợ giữ hộc kéo trong lúc thao tác. Ngoài ra, hãy chú ý các cạnh kim loại sắc nhọn của ray trượt cũ để tránh bị trầy xước tay.
Nhận diện loại ray trượt ngăn kéo bạn đang sử dụng
Thị trường phụ kiện nội thất hiện nay có rất nhiều loại ray trượt khác nhau với cấu tạo và nguyên lý hoạt động riêng biệt. Việc nhận diện chính xác loại ray trượt ngăn kéo đang sử dụng là bước bắt buộc, bởi mỗi dòng sản phẩm sẽ yêu cầu khoảng hở lắp đặt và phương pháp đo đạc hoàn toàn khác nhau. Nếu mua nhầm chủng loại, bạn sẽ không thể lắp đặt thành công dù kích thước chiều dài có khớp.
Dưới đây là ba loại ray trượt phổ biến nhất mà bạn thường gặp trong các gia đình:
Ray trượt bi (Ball bearing)
Đây là loại ray trượt phổ biến nhất trong các thiết kế nội thất hiện đại. Chúng được làm bằng kim loại (thường là thép xi mạ hoặc inox) và hoạt động dựa trên các hàng bi thép nhỏ chạy dọc theo rãnh trượt. Loại ray này thường được lắp ở hai bên thành hộc kéo, mang lại khả năng vận hành êm ái, chịu tải tốt và có độ bền cao. Ray trượt bi thường có các tùy chọn như ray giảm chấn, ray nhấn mở hoặc ray thường.
Ray trượt con lăn (Roller)
Ray trượt con lăn (hay còn gọi là ray bánh xe nhựa) thường xuất hiện ở các hệ tủ đời cũ, tủ nhựa hoặc các loại tủ gỗ công nghiệp phân khúc phổ thông. Cấu tạo của chúng gồm hai thanh kim loại sơn tĩnh điện ghép lại với nhau, chuyển động nhờ các bánh xe nhỏ bằng nhựa nằm ở đầu thanh ray. Loại ray này có ưu điểm là giá thành rẻ, dễ lắp đặt nhưng khả năng chịu tải kém hơn và thường phát ra tiếng ồn nhẹ khi đóng mở.
Ray trượt âm (Undermount)
Ray trượt âm là dòng phụ kiện cao cấp, được lắp đặt ẩn hoàn toàn dưới đáy hộc kéo thay vì hai bên thành. Thiết kế này giúp tôn lên vẻ đẹp thẩm mỹ trọn vẹn của hộc gỗ và tối ưu hóa không gian sử dụng. Ray trượt âm đòi hỏi độ chính xác cực kỳ cao trong khâu sản xuất hộc kéo cũng như đo đạc khoảng hở đáy và thành tủ. Chúng thường tích hợp tính năng giảm chấn cao cấp giúp ngăn kéo đóng lại vô cùng êm ái.
Hướng dẫn đo chiều dài ray và chiều sâu khoang tủ
Sau khi đã xác định được chủng loại ray trượt, bước tiếp theo là tiến hành đo đạc chiều dài. Đây là thông số quyết định trực tiếp đến việc ngăn kéo có thể đóng kín hoàn toàn và kéo ra hết hành trình hay không. Bạn cần thực hiện đo đạc cả phần ray cũ lẫn không gian lọt lòng của khoang tủ để đối chiếu chéo.
Đo chiều dài ray cũ: Bạn hãy đặt thước dây dọc theo thanh ray cũ đã tháo ra và đo từ đầu này đến đầu kia của phần thân kim loại chính. Lưu ý quan trọng là chỉ đo phần thân kim loại chịu lực, tuyệt đối không tính các chi tiết nhựa đệm, chốt gài nhô ra ở đầu hoặc đuôi ray. Các kích thước ray trượt tiêu chuẩn trên thị trường thường được làm tròn theo hệ milimét hoặc inch, phổ biến là các cỡ như 250mm, 300mm, 350mm, 400mm, 450mm, 500mm và 550mm.
Đo chiều sâu lọt lòng khoang tủ (Internal cabinet depth): Bạn đặt đầu thước dây sát vào vách sau của khoang tủ (bên trong tủ) và kéo thẳng ra mép ngoài cùng của khung tủ mặt trước. Số đo này chính là không gian thực tế mà hệ thống ray trượt và hộc kéo có thể chiếm dụng khi đóng lại.
Quy tắc khớp kích thước: Để đảm bảo ngăn kéo hoạt động trơn tru, chiều dài của ray trượt mới phải luôn nhỏ hơn hoặc bằng chiều sâu lọt lòng của khoang tủ. Thông thường, bạn nên chọn loại ray có chiều dài ngắn hơn chiều sâu lọt lòng khoang tủ khoảng 10mm đến 20mm (1-2 cm). Khoảng trừ hao này giúp tránh tình trạng đuôi ray bị kích vào vách sau của tủ, khiến ngăn kéo không thể đóng khít hoàn toàn vào khung.
Lỗi thường gặp cần tránh: Một sai lầm rất phổ biến của người tự sửa tủ là đo chiều sâu phủ bì của tủ (đo từ mặt ngoài của cánh tủ đến vách sau phía ngoài). Việc này dẫn đến việc mua phải bộ ray quá dài, vượt quá không gian lọt lòng thực tế bên trong và hoàn toàn không thể lắp đặt được.
Cách đo chiều rộng và tính toán khoảng hở hai bên
Bên cạnh chiều dài, chiều rộng của hộc kéo và khoảng hở hai bên thành tủ là những yếu tố kỹ thuật cực kỳ nhạy cảm. Nếu khoảng hở quá hẹp, ray trượt sẽ bị bó cứng, kẹt và không thể di chuyển. Ngược lại, nếu khoảng hở quá rộng, ray trượt sẽ không thể bám chắc vào nhau, dẫn đến hiện tượng hộc kéo bị rơ lắc, lỏng lẻo hoặc thậm chí rơi khỏi đường ray khi kéo mạnh.
Để tính toán chính xác khoảng hở này, bạn cần thực hiện hai phép đo sau:
- Đo chiều rộng phủ bì của hộc kéo (Drawer box width): Dùng thước dây đo khoảng cách từ mặt ngoài của thành bên trái sang mặt ngoài của thành bên phải của hộc kéo. Lưu ý là chỉ đo phần hộp gỗ chứa đồ, không tính phần mặt nạ trang trí bên ngoài của ngăn kéo.
- Đo chiều rộng lọt lòng khoang tủ: Đo khoảng cách ngang giữa hai vách ngăn bên trong của khoang tủ tại vị trí bạn định lắp đặt ngăn kéo. Bạn nên đo ở cả phía trước và phía sau khoang tủ để kiểm tra xem tủ có bị hiện tượng "bóp đầu" hay cong vênh hay không.
Công thức tính khoảng hở hai bên: Khoảng hở mỗi bên = (Chiều rộng lọt lòng khoang tủ – Chiều rộng phủ bì hộc kéo) / 2.
Yêu cầu khoảng hở tiêu chuẩn:
- Đối với ray trượt bi lắp cạnh: Hầu hết các nhà sản xuất đều thiết kế ray trượt bi có độ dày tiêu chuẩn yêu cầu khoảng hở chính xác là 12.7 mm (tương đương 1/2 inch) cho mỗi bên. Điều này có nghĩa là tổng chiều rộng lọt lòng của tủ phải lớn hơn chiều rộng phủ bì hộc kéo đúng 25.4 mm.
- Đối với ray trượt âm: Dòng ray này yêu cầu khe hở đáy và thành theo các thông số kỹ thuật rất nghiêm ngặt của từng nhà sản xuất (thường dao động từ 5mm đến 10mm tùy thuộc vào độ dày thành hộc kéo). Bạn bắt buộc phải tham khảo bản vẽ kỹ thuật đi kèm của sản phẩm để đối chiếu.
Hướng xử lý khi số liệu lệch chuẩn: Nếu khoảng hở thực tế đo được lệch quá nhiều so với tiêu chuẩn (ví dụ chỉ có 10mm hoặc lên tới 15mm mỗi bên đối với ray bi), bạn tuyệt đối không nên cố ép lắp đặt. Việc cố tình bắt vít trong điều kiện sai lệch khoảng hở sẽ làm hỏng các vòng bi bên trong ray chỉ sau vài lần sử dụng. Trong trường hợp này, bạn cần cân nhắc bào bớt thành hộc kéo gỗ để tăng khoảng hở, hoặc đệm thêm các miếng gỗ mỏng vào vách tủ để thu hẹp khoảng hở trước khi lắp ray.
Bảng kiểm tra thông số trước khi chọn mua ray trượt mới
Để đảm bảo bạn không gặp phải bất kỳ sai sót nào khi đặt mua linh kiện thay thế, hãy tổng hợp lại toàn bộ số liệu đã đo đạc vào một bảng đối chiếu cụ thể. Việc này giúp bạn dễ dàng so sánh với thông số kỹ thuật của nhà sản xuất trước khi đưa ra quyết định mua sắm cuối cùng.
| Thông số cần kiểm tra | Cách đo / Xác định | Lưu ý kỹ thuật quan trọng |
|---|---|---|
| Loại ray trượt | Quan sát cấu tạo (Bi, con lăn, hoặc ray âm) | Phải mua đúng loại cũ để tránh phải sửa đổi kết cấu hộc kéo |
| Chiều dài ray | Đo phần thân kim loại của ray cũ (không tính chi tiết nhựa) | Phải ngắn hơn chiều sâu lọt lòng khoang tủ từ 10 – 20 mm |
| Chiều sâu lọt lòng tủ | Đo từ mép trong mặt trước đến vách sau bên trong tủ | Là giới hạn tối đa cho chiều dài của ray trượt mới |
| Khoảng hở hai bên | (Chiều rộng lọt lòng tủ – Chiều rộng hộc kéo) chia cho 2 | Chuẩn 12.7 mm đối với ray bi; tuân thủ spec sheet đối với ray âm |
| Tải trọng chịu lực | Ước lượng dựa trên mục đích sử dụng ngăn kéo | Chọn ray bản rộng (ví dụ bản 45mm) cho ngăn kéo chứa đồ nặng |
Khi đã có đầy đủ các thông số trên, bạn nên tìm mua sản phẩm tại các cửa hàng kim khí uy tín, các đại lý phân phối phụ kiện ngành mộc chính hãng hoặc các gian hàng chính hãng trên các sàn thương mại điện tử lớn. Việc mua sản phẩm từ các thương hiệu uy tín sẽ giúp bạn tiếp cận được bảng thông số kỹ thuật (spec sheet) rõ ràng, chi tiết và đảm bảo chất lượng thép cũng như lớp mạ chống gỉ sét tốt hơn.
Điều kiện dừng (Stop condition) quan trọng: Trong quá trình đo đạc, nếu bạn phát hiện khoang tủ gỗ bị cong vênh nghiêm trọng do ẩm mốc, hộc kéo bị mục nát, mối mọt hoặc các số liệu đo đạc ở phía trước và phía sau khoang tủ lệch nhau quá lớn (trên 5mm) mà không thể tự khắc phục, hãy tạm dừng việc tự mua ray trượt. Việc cố gắng lắp đặt trên một hệ khung tủ đã hỏng kết cấu sẽ không mang lại hiệu quả. Lúc này, bạn nên liên hệ với thợ mộc chuyên nghiệp hoặc đơn vị sửa chữa nội thất để được khảo sát, gia cố lại khung tủ trước khi tiến hành thay thế phụ kiện.
Các câu hỏi thường gặp (FAQ)
Có thể thay ray trượt con lăn bằng ray trượt bi không?
Việc nâng cấp từ ray trượt con lăn cũ lên ray trượt bi là hoàn toàn khả thi và được khuyến khích vì ray bi mang lại trải nghiệm đóng mở êm ái, chịu tải tốt hơn hẳn. Tuy nhiên, bạn bắt buộc phải đo đạc lại thật kỹ khoảng hở hai bên thành tủ. Ray trượt con lăn cũ thường có dung sai lắp đặt khá lớn và thiết kế lỏng lẻo hơn, trong khi ray trượt bi yêu cầu khoảng hở cực kỳ chính xác là 12.7 mm mỗi bên. Nếu khoảng hở hiện tại không đạt chuẩn này, bạn sẽ phải xử lý lại phần gỗ của hộc kéo hoặc vách tủ trước khi lắp đặt ray bi mới.
Nếu không tìm thấy ray trượt có chiều dài chính xác như ray cũ thì phải làm sao?
Trong trường hợp kích thước ray cũ của bạn thuộc hệ kích thước phi tiêu chuẩn hoặc quá cổ và không thể tìm thấy sản phẩm thay thế có chiều dài tương đương, bạn áp dụng nguyên tắc chọn kích thước ngắn hơn gần nhất. Bạn được phép chọn loại ray trượt mới ngắn hơn ray cũ từ 20mm đến 50mm (2-5 cm), miễn là chiều dài này vẫn đảm bảo nâng đỡ được phần lớn chiều sâu của hộc kéo và đáp ứng được nhu cầu tải trọng. Tuyệt đối không được mua loại ray dài hơn chiều sâu lọt lòng của khoang tủ, vì điều này sẽ khiến ngăn kéo bị nhô ra ngoài và không thể đóng kín cửa tủ.
