Để chọn đúng kích thước thanh ray trượt cho ngăn kéo, bạn cần thực hiện ba bước đo đạc cốt lõi: đo chiều dài hộp ngăn kéo thực tế, đo chiều sâu lọt lòng của hộc tủ và xác định khoảng trống hai bên hông tủ. Việc lựa chọn chính xác không chỉ giúp ngăn kéo vận hành êm ái mà còn ngăn ngừa tình trạng kẹt cứng, xệ cánh hoặc hỏng hóc kết cấu gỗ sau một thời gian sử dụng.
Quá trình này đòi hỏi sự tỉ mỉ vì chỉ một sai lệch nhỏ vài milimét cũng có thể khiến hệ thống ray không thể khớp vào nhau hoặc làm giảm đáng kể tuổi thọ của phụ kiện. Dù bạn đang muốn tự thay thế bộ ray cũ bị rỉ sét tại nhà hay chuẩn bị lắp đặt hệ thống tủ mới, việc nắm vững cách đo và các tiêu chí lựa chọn sẽ giúp bạn tiết kiệm thời gian và chi phí mua sắm.
Chuẩn Bị Dụng Cụ Và Xác Định Loại Ray Trượt
Trước khi bắt tay vào đo đạc, việc chuẩn bị đầy đủ dụng cụ chuyên dụng sẽ giúp bạn hạn chế tối đa sai số. Bạn cần chuẩn bị một thước cuộn kim loại có vạch chia rõ ràng, một thước đo góc vuông để kiểm tra độ vuông góc của hộc tủ, một cây bút chì hoặc bút đánh dấu để ghi lại các điểm định vị, và một chiếc tua vít phù hợp với cỡ vít của ray. Nếu có thể, một chiếc máy cân bằng laser hoặc thước thủy sẽ là công cụ hỗ trợ đắc lực để đảm bảo đường lắp đặt hoàn toàn thẳng hàng.

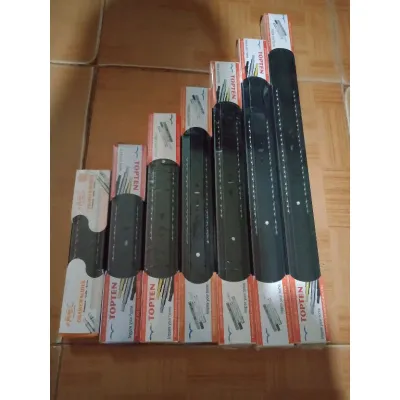

Sản phẩm được đề cập trong cẩm nang này
658 lượt đánh giá trên Lazada
sản phẩm tốt nhưng do ko khớp vs thanh trượt bị hư ở nhà nên phải khoan thêm 2 lỗ cho khớp để bắt vít vào hộc tủ mới ok
Sử dụng linh hoạt cho nhiều loại bàn khác nhau, Giao hàng nhanh chóng, Dễ dàng lắp đặt,
mình mua 55.000 đồng. tuy hơi cao hơn mấy ngàn nhưng chất lượng, hang ok lắm
shop giao hàng siêu nhanh, đóng gói cẩn thận, đầy đủ số lượng.....
3 lượt đánh giá trên Lazada
sản phẩm đẹp chất lượng, chắc chắn, đúng với mô tả
20 lượt đánh giá trên Lazada
Đã nhận được đủ hàng , đúng sản phẩm đã chọn. Shop đóng gói cẩn thận,giao hàng nhanh.Cảm ơn Shop. Nhà bán hàng trả lời:
Giao nhanh quá. Sp đủ về số lượng đúng kích thước đặt hàng, cảm ơn Shop. Giá rẻ mà chất lượng tốt vượt mong đợi.
Đáng tiền: tốt Mẫu mã: đẹp, chắc chắn Độ bền: chờ thời gian sd
về k lắp đc bị dầy quá
Tôi đã nhận được hàng
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Tiếp theo, bạn cần nhận diện chính xác loại thanh ray trượt mà tủ đang sử dụng hoặc loại bạn dự định nâng cấp. Trên thị trường hiện nay, các loại ray trượt rất đa dạng về kết cấu và vị trí lắp đặt. Ray gắn bên hông là loại phổ biến nhất, dễ lắp đặt và bảo trì, thường lộ ra khi bạn kéo ngăn kéo ra hết cỡ. Ray gắn đáy được lắp ẩn hoàn toàn dưới đáy ngăn kéo, mang lại tính thẩm mỹ cao cho các dòng tủ cao cấp và giúp tối ưu hóa chiều rộng sử dụng của ngăn kéo.
Bên cạnh vị trí lắp, bạn cũng cần phân biệt giữa ray bi và ray bánh xe nhựa. Ray bi thường được làm bằng kim loại chắc chắn, chuyển động nhờ các hàng bi nhỏ chạy dọc theo rãnh, mang lại cảm giác trượt êm và khả năng chịu tải tốt hơn. Trong khi đó, ray bánh xe nhựa thường có cấu tạo đơn giản hơn, hoạt động bằng cách cho bánh xe nhựa trượt trên thanh dẫn hướng, thường xuất hiện ở các hệ tủ đời cũ hoặc tủ có tải trọng nhẹ.
Nếu bạn đang thực hiện thay thế cho một hệ thống ngăn kéo sẵn có, hãy dành thời gian kiểm tra kỹ bề mặt của thanh ray cũ. Nhiều nhà sản xuất thường in trực tiếp các thông số kỹ thuật, mã hiệu hoặc kích thước chiều dài lên phần kim loại hoặc nhãn dán đi kèm. Việc ghi lại các thông số gốc này trước khi tháo dỡ sẽ là cơ sở đối chiếu vô cùng giá trị, giúp bạn dễ dàng tìm mua được sản phẩm thay thế có kích thước tương thích hoàn toàn mà không cần tốn nhiều công sức đo đạc lại từ đầu.
Cách Đo Kích Thước Ngăn Kéo Và Hộc Tủ
Để có được số liệu chính xác nhất cho việc chọn mua thanh ray trượt, bạn cần tiến hành đo đạc trực tiếp trên phần khung gỗ thực tế của ngăn kéo và hộc tủ. Một nguyên tắc cốt lõi cần ghi nhớ là luôn đo phần hộp ngăn kéo thực tế, tuyệt đối loại trừ độ dày của mặt nạ trang trí phía trước và tấm hậu phía sau của tủ.
Sai số trong quá trình đo đạc là nguyên nhân hàng đầu dẫn đến việc ngăn kéo bị kẹt, phát ra tiếng kêu khó chịu hoặc thậm chí không thể đẩy vào trong hộc tủ. Do đó, bạn nên thực hiện phép đo ít nhất hai lần tại các vị trí khác nhau để đảm bảo tính đồng nhất của số liệu.
Đo Chiều Dài Và Chiều Rộng Của Hộp Ngăn Kéo
Để xác định chiều dài của thanh ray trượt cần mua, bạn hãy kéo ngăn kéo ra ngoài hoặc tháo hẳn ngăn kéo ra khỏi tủ. Dùng thước cuộn đo khoảng cách từ mép ngoài phía sau của hộp ngăn kéo đến mép ngoài phía trước của hộp. Lưu ý quan trọng là không tính phần mặt nạ ngăn kéo, tức là tấm gỗ trang trí bên ngoài cùng mà bạn dùng tay để kéo. Chiều dài của hộp ngăn kéo chính là thông số cơ bản nhất để bạn quyết định chiều dài của thanh ray.
Bên cạnh chiều dài, chiều rộng và chiều cao của hộp ngăn kéo cũng cần được đo đạc cẩn thận, đặc biệt là khi bạn có ý định sử dụng các loại ray gắn đáy hoặc ray có kết cấu giảm chấn đặc biệt. Hãy đo chiều rộng phủ bì của hộp ngăn kéo và so sánh với chiều rộng lọt lòng của hộc tủ. Khoảng chênh lệch giữa hai số đo này chính là khoảng trống dành cho việc lắp đặt ray trượt ở hai bên hông. Đối với hầu hết các loại ray bi thông thường, khoảng trống yêu cầu ở mỗi bên hông dao động khoảng 12,7 mm, đòi hỏi sự chuẩn xác gần như tuyệt đối để ray không bị bó chặt hoặc quá lỏng lẻo.
Đo Khoảng Trống Và Chiều Sâu Bên Trong Tủ
Sau khi đã có kích thước của ngăn kéo, bước tiếp theo là đo đạc không gian bên trong hộc tủ để đảm bảo thanh ray trượt có đủ khoảng trống vận hành. Bạn hãy đặt thước cuộn từ mép ngoài của khung tủ, nơi tiếp giáp với mặt sau của mặt nạ ngăn kéo khi đóng kín, và kéo thẳng vào trong cho đến khi chạm vào bề mặt của tấm hậu tủ. Số đo này được gọi là chiều sâu lọt lòng của hộc tủ.
Khi chọn mua thanh ray trượt, chiều dài của ray không được phép vượt quá chiều sâu lọt lòng này. Trên thực tế, bạn luôn cần trừ hao một khoảng hở an toàn tối thiểu từ 10 mm đến 20 mm tùy theo hướng dẫn cụ thể của nhà sản xuất. Khoảng trống này giúp đảm bảo rằng khi ngăn kéo được đóng lại hoàn toàn, phần đuôi của thanh ray và hộp ngăn kéo không bị va đập vào tấm hậu tủ, tránh gây hư hại cho kết cấu tủ và giảm thiểu tiếng ồn khi sử dụng.
Tiêu Chí Chọn Chiều Dài Và Khả Năng Chịu Tải
Khi đã sở hữu đầy đủ các số liệu đo đạc thực tế, bạn sẽ tiến hành đối chiếu để lựa chọn thông số kỹ thuật phù hợp cho thanh ray trượt mới. Nguyên tắc chung và an toàn nhất là chọn chiều dài thanh ray bằng hoặc ngắn hơn một chút so với chiều dài của hộp ngăn kéo. Ví dụ, nếu hộp ngăn kéo của bạn đo được 450 mm, bạn nên ưu tiên chọn thanh ray có chiều dài đúng 450 mm. Trong trường hợp chiều sâu lọt lòng của hộc tủ quá hạn chế, bạn có thể chọn loại ray ngắn hơn một cỡ, ví dụ 400 mm, nhưng tuyệt đối không được chọn loại dài hơn chiều sâu lọt lòng của tủ.
Bên cạnh chiều dài, khả năng chịu tải của thanh ray trượt là yếu tố quyết định đến độ bền và sự an toàn của toàn bộ hệ thống tủ. Bạn cần đánh giá kỹ lưỡng nhu cầu lưu trữ thực tế của ngăn kéo để lựa chọn phân khúc tải trọng phù hợp. Đối với các ngăn kéo chứa quần áo nhẹ, đồ trang điểm hoặc văn phòng phẩm, các dòng ray trượt tiêu chuẩn có khả năng chịu tải nhẹ là đã đủ đáp ứng. Tuy nhiên, đối với ngăn kéo tủ bếp dùng để chứa xoong nồi, bát đĩa nặng, hoặc tủ hồ sơ văn phòng, bạn bắt buộc phải tìm kiếm các dòng ray trượt chuyên dụng có kết cấu kim loại dày dặn và hệ thống bi chịu lực cao.
Để đảm bảo an toàn, bạn nên đối chiếu trực tiếp thông số tải trọng tối đa được nhà sản xuất in rõ ràng trên bao bì sản phẩm hoặc trong tài liệu kỹ thuật chính thức. Tuyệt đối không tự suy đoán khả năng chịu tải chỉ bằng cách quan sát độ dày của tấm kim loại hoặc cảm giác nặng nhẹ khi cầm thanh ray trên tay. Việc sử dụng ray quá tải trọng cho phép sẽ nhanh chóng làm biến dạng rãnh trượt, rơi rớt các viên bi nhỏ bên trong và dẫn đến tình trạng sập ngăn kéo nguy hiểm cho người sử dụng, đặc biệt là trong các gia đình có trẻ nhỏ hoặc người lớn tuổi.
Quy Trình Lắp Đặt Và Kiểm Tra Sau Khi Hoàn Thiện
Một quy trình lắp đặt chuẩn xác sẽ quyết định đến 80% độ mượt mà của ngăn kéo sau khi hoàn thiện. Bước đầu tiên và quan trọng nhất là kẻ đường chuẩn ngang trên cả vách trong của hộc tủ và hai bên hông của hộp ngăn kéo. Hãy sử dụng thước đo góc vuông và thước thủy để đảm bảo các đường kẻ này hoàn toàn song song với mặt đất và đối xứng tuyệt đối ở cả hai bên vách tủ. Chỉ cần một bên ray bị lệch cao hoặc thấp hơn bên còn lại vài milimét, ngăn kéo sẽ bị nghiêng và gây ra hiện tượng kẹt cứng khi trượt.
Khi cố định thanh ray vào vách tủ và ngăn kéo, việc lựa chọn vít lắp đặt cũng cần được lưu ý kỹ lưỡng. Bạn phải sử dụng loại vít đầu bằng, khi vặn chặt thì mũ vít phải chìm hoàn toàn hoặc phẳng bằng với bề mặt của thanh ray. Nếu mũ vít bị nhô ra ngoài, chúng sẽ trở thành vật cản trực tiếp trên đường di chuyển của các viên bi hoặc bánh xe nhựa, gây ra tiếng sột soạt khó chịu và làm trầy xước, mài mòn nhanh chóng các chi tiết chuyển động bên trong ray.
Sau khi đã cố định chắc chắn tất cả các ốc vít, bạn hãy tiến hành lắp ngăn kéo vào hộc tủ để thực hiện các bài kiểm tra vận hành thực tế. Hãy kéo ngăn kéo ra hết cỡ và đẩy vào hoàn toàn nhiều lần để đánh giá độ mượt mà của chuyển động. Trong quá trình này, hãy lắng nghe xem có tiếng rít, tiếng cọ xát kim loại hay tiếng ồn bất thường nào phát ra hay không. Đồng thời, hãy kiểm tra hoạt động của chốt chống rơi để đảm bảo ngăn kéo không bị tuột hẳn ra ngoài khi kéo mạnh, mang lại sự an tâm tuyệt đối trong quá trình sử dụng hàng ngày.
Những Lỗi Thường Gặp Khi Đo Đạc Và Lắp Đặt
Một trong những sai lầm phổ biến nhất mà nhiều người tự lắp đặt tại nhà thường mắc phải là không trừ đi độ dày của mặt nạ ngăn kéo khi đo chiều dài. Lỗi này dẫn đến việc chọn mua thanh ray quá dài so với không gian thực tế bên trong tủ. Kết quả là khi lắp đặt xong, ngăn kéo không thể đóng khít hoàn toàn vào khung tủ, tạo ra khoảng hở mất thẩm mỹ và khiến bụi bẩn dễ dàng lọt vào bên trong.
Lỗi nghiêm trọng tiếp theo là lắp đặt hai thanh ray không song song hoặc lệch cao độ. Khi hai thanh ray bị chéo nhau hoặc lệch trục, lực tác động khi kéo ngăn kéo sẽ phân bổ không đều, tạo ra ma sát cực lớn tại một số điểm trên rãnh trượt. Điều này không chỉ khiến việc đóng mở trở nên nặng nề mà còn làm các viên bi thép dễ dàng bị rơi ra ngoài, làm hỏng hoàn toàn bộ ray chỉ sau một thời gian ngắn sử dụng.
Cuối cùng, việc siết vít quá chặt bằng máy khoan cầm tay với lực vặn lớn có thể làm biến dạng phần rãnh kim loại mỏng của thanh ray. Nếu bạn nhận thấy ngăn kéo có hiện tượng tự động trượt ra ngoài khi không chạm vào, hoặc ngược lại, phải dùng lực rất mạnh mới có thể đẩy vào, hãy dừng ngay thao tác sử dụng. Đây là dấu hiệu cho thấy hệ thống tủ chưa được cân bằng hoặc ray bị biến dạng, đòi hỏi bạn phải nới lỏng vít, dùng thước thủy kiểm tra lại độ phẳng và điều chỉnh kịp thời trước khi các chi tiết cơ khí bị hư hại vĩnh viễn.
Câu Hỏi Thường Gặp (FAQ)
Có thể lắp thanh ray trượt dài hơn chiều dài ngăn kéo không?
Về mặt kỹ thuật, bạn không nên lắp thanh ray trượt dài hơn chiều dài của hộp ngăn kéo. Việc sử dụng ray quá dài sẽ khiến phần đuôi ray nhô ra phía sau hộp ngăn kéo, dễ va chạm vào tấm hậu tủ và ngăn không cho ngăn kéo đóng kín hoàn toàn. Trong trường hợp hộc tủ của bạn cực kỳ sâu nhưng hộp ngăn kéo lại ngắn, giải pháp an toàn và thẩm mỹ nhất vẫn là chọn thanh ray có chiều dài tương thích với chiều dài của hộp ngăn kéo để đảm bảo khả năng chịu lực đồng đều dọc theo toàn bộ chiều dài của hông ngăn kéo.
Làm sao để biết ngăn kéo cần dùng ray giảm chấn hay ray thường?
Việc lựa chọn giữa ray giảm chấn và ray thường phụ thuộc lớn vào không gian sử dụng và ngân sách của bạn. Ray giảm chấn được tích hợp thêm cơ chế piston thủy lực giúp ngăn kéo tự động đóng lại một cách chậm rãi và êm ái ở những centimet cuối cùng, cực kỳ phù hợp cho không gian phòng ngủ, phòng bếp hoặc những gia đình có trẻ nhỏ để tránh tình trạng kẹt tay và tiếng ồn va đập. Ngược lại, ray thường là lựa chọn tối ưu về chi phí cho các ngăn kéo ít khi sử dụng, tủ tài liệu văn phòng hoặc các khu vực không yêu cầu cao về sự yên tĩnh, tuy nhiên loại ray này đòi hỏi bạn phải thao tác nhẹ nhàng hơn khi đóng mở để bảo vệ kết cấu tủ.
