Lắp đặt bi ray trượt (ray trượt bi) cho ngăn kéo là một trong những kỹ năng tự làm (DIY) cơ bản nhưng lại đòi hỏi độ chính xác cực kỳ cao. Chỉ cần lệch một vài milimet, ngăn kéo của bạn có thể bị kẹt cứng, xệ xuống hoặc không thể đóng khít vào khung tủ. Để tự lắp đặt thành công tại nhà mà không cần thuê thợ chuyên nghiệp, bí quyết nằm ở việc đo đạc khoảng hở chuẩn xác, sử dụng thước thủy để căn chỉnh độ thăng bằng và thực hiện quy trình khoan mồi đúng kỹ thuật. Hướng dẫn chi tiết dưới đây sẽ giúp bạn làm chủ quy trình từ khâu chuẩn bị, tháo lắp cho đến căn chỉnh vận hành trơn tru nhất.
Chuẩn Bị Dụng Cụ Và Đo Đạc Kích Thước Trước Khi Lắp
Trước khi bắt tay vào thực hiện, việc chuẩn bị đầy đủ dụng cụ và đo đạc kích thước là bước quyết định đến phần lớn sự thành bại của dự án. Bạn không nên chủ quan bỏ qua bước này vì chỉ một sai sót nhỏ về số liệu cũng có thể khiến bộ phụ kiện mới mua không thể lắp vừa vào tủ gỗ.
Hãy chuẩn bị sẵn các dụng cụ cơ bản sau đây trong hộp đồ nghề của bạn:
Sản phẩm được đề cập trong cẩm nang này

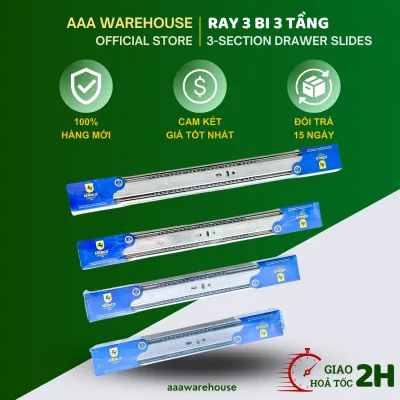

![[NANCB] Ray Bi 3 Tầng INOX hộc tủ kéo - Bộ 2 thanh ray trượt inox Nancb hộc tủ kéo (Loại tốt) đủ kích cỡ](https://img.lazcdn.com/g/p/d7351ea28e62a61736f8b5c1ea702723.png_400x400q80.png_.webp)

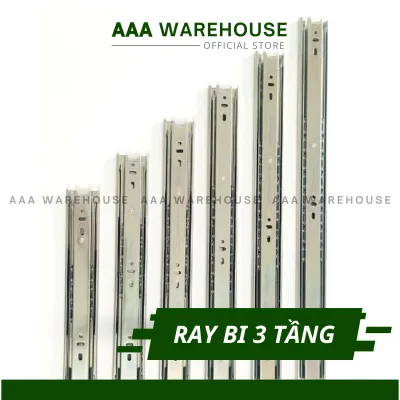

![[ZUB 2 bi] Ray Trượt 2 Bi 3 Tầng ngăn kéo tủ bản rộng 35mm - Bộ 2 thanh ray trượt hộc tủ (đen/ trắng)](https://img.lazcdn.com/g/p/16f8585cd4f79f21d294f1bdb6c46fbf.png_400x400q80.png_.webp)
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
- Thước cuộn bằng thép (thước dây) để đo kích thước chính xác đến từng milimet.
- Bút chì gỗ để đánh dấu các điểm định vị trên vách tủ và hộc kéo.
- Máy khoan cầm tay đi kèm các mũi khoan mồi kích thước nhỏ (khoảng 1.5mm – 2mm) hoặc tuốc nơ vít cầm tay.
- Thước thủy (thước nivo) để kiểm tra độ cân bằng tuyệt đối của đường ray.
- Kính bảo hộ và khẩu trang để bảo vệ bản thân khỏi bụi gỗ trong quá trình khoan.
Tiếp theo là công đoạn đo đạc hộc tủ và ngăn kéo. Bạn cần đo chính xác ba thông số: chiều sâu lòng tủ, chiều rộng hộc tủ và chiều cao khoảng trống. Chiều dài của thanh bi ray trượt thường phải bằng hoặc ngắn hơn một chút so với chiều sâu của hộc ngăn kéo, đồng thời phải nằm trọn trong chiều sâu sử dụng của khoang tủ. Ví dụ, nếu hộc kéo sâu 450mm, bạn nên chọn bộ ray có chiều dài tương ứng là 450mm.
Một thông số kỹ thuật cực kỳ quan trọng mà bạn bắt buộc phải tuân thủ là “khoảng hở hai bên” (side clearance). Đối với hầu hết các dòng ray trượt bi tiêu chuẩn hiện nay trên thị trường, khoảng hở yêu cầu là 12.7mm (tương đương 0.5 inch) cho mỗi bên vách. Điều này có nghĩa là tổng chiều rộng của hộc ngăn kéo phải nhỏ hơn chiều rộng lọt lòng của tủ đúng 25.4mm. Bạn cần đọc kỹ hướng dẫn sử dụng đi kèm của nhà sản xuất ghi trên bao bì sản phẩm để xác định con số chính xác này, tuyệt đối không tự ý áp dụng một thông số cố định cho mọi loại phụ kiện.
Cuối cùng, hãy kiểm tra độ dày của ván gỗ thành tủ và thành ngăn kéo. Việc này giúp bạn lựa chọn độ dài vít bắt gỗ phù hợp. Nếu vít quá dài, chúng sẽ đâm xuyên qua bề mặt thẩm mỹ bên ngoài của tủ hoặc nhô mũi nhọn vào trong lòng ngăn kéo gây nguy hiểm khi sử dụng. Ngược lại, nếu vít quá ngắn, chúng sẽ không đủ lực bám để nâng đỡ tải trọng của ngăn kéo khi chứa đầy đồ đạc. Đối với các loại ván công nghiệp phổ biến có độ dày từ 17mm đến 18mm, vít gỗ có chiều dài khoảng 15mm thường là sự lựa chọn an toàn và chắc chắn.
Cách Tháo Ray Trượt Cũ An Toàn Không Làm Hỏng Gỗ
Nếu bạn đang thực hiện dự án cải tạo hoặc sửa chữa đồ nội thất cũ, việc tháo dỡ hệ thống ray trượt hỏng hóc một cách an toàn là bước đi tiên quyết. Thao tác thô bạo ở bước này có thể làm nứt vỡ liên kết gỗ, khiến việc định vị lỗ vít mới ở các bước sau gặp rất nhiều khó khăn.
Trước tiên, hãy dọn sạch toàn bộ đồ đạc bên trong ngăn kéo ra ngoài. Điều này không chỉ giúp giảm tải trọng khi bạn nâng hộc kéo ra khỏi tủ mà còn tránh việc đồ đạc bị rơi vỡ hoặc xê dịch gây mất an toàn trong suốt quá trình thực hiện.
Tiếp theo, hãy kéo ngăn kéo ra hết cỡ cho đến khi cảm thấy bị chặn lại. Lúc này, hãy quan sát ở hai bên thành ngăn kéo, bạn sẽ thấy một chốt khóa bằng nhựa màu đen (thường gọi là release lever) nằm sâu trong rãnh ray. Để tách rời ngăn kéo ra khỏi khung tủ, bạn cần nhấn chốt khóa này xuống ở một bên và gạt ngược lên ở bên còn lại (hoặc nhấn cả hai bên tùy theo thiết kế của hãng sản xuất), sau đó nhẹ nhàng rút thẳng ngăn kéo ra ngoài.
Khi hộc ngăn kéo đã được đưa ra ngoài an toàn, bạn tiến hành dùng tuốc nơ vít hoặc máy bắt vít ở chế độ đảo chiều để tháo các con vít cố định thanh ray cũ trên vách tủ và trên thành ngăn kéo. Trong trường hợp gặp phải những con vít bị rỉ sét lâu ngày hoặc bị trờn đầu mũ, tuyệt đối không cố gắng dùng búa hoặc kìm cạy phá mạnh vì sẽ làm nát thớ gỗ xung quanh lỗ vít. Thay vào đó, hãy nhỏ một vài giọt dung dịch bôi trơn chống rỉ sét vào đầu vít, chờ khoảng 3 đến 5 phút để dung dịch thấm sâu rồi mới từ từ vặn ra. Nếu hệ thống ray cũ bị biến dạng nghiêm trọng hoặc kẹt cứng không thể thao tác, bạn nên tìm kiếm sự hỗ trợ từ những người thợ mộc chuyên nghiệp để tránh làm hỏng hoàn toàn kết cấu tủ gỗ.
Một mẹo nhỏ cho người tự làm tại nhà: Sau khi tháo ray cũ, các lỗ vít cũ thường bị rộng ra hoặc lỏng lẻo. Bạn có thể chêm vào lỗ vít cũ một mẩu gỗ nhỏ (như tăm tre hoặc đũa gỗ dùng một lần) kết hợp với một ít keo sữa dán gỗ, đợi keo khô rồi cắt bằng mặt. Cách này sẽ tái tạo lại bề mặt gỗ đặc chắc, giúp các con vít của bộ ray mới bám chặt và bền bỉ hơn.
Quy Trình Lắp Đặt Bi Ray Trượt Mới Chuẩn Từng Bước
Quy trình lắp đặt đòi hỏi sự kiên nhẫn và tính chính xác cao. Hãy tiến hành tháo rời phần ray di động (thanh nhỏ gắn vào ngăn kéo) ra khỏi phần ray cố định (thanh lớn chứa ổ bi gắn vào vách tủ) bằng cách nhấn chốt nhựa như hướng dẫn ở phần trước. Việc tách rời này giúp bạn dễ dàng thao tác định vị và bắt vít trên từng bộ phận riêng biệt.
Gắn Phần Ray Cố Định Vào Thành Tủ
Để bắt đầu, bạn cần xác định chính xác chiều cao lắp đặt của thanh ray cố định trên vách tủ. Đo khoảng cách từ đáy tủ (hoặc từ tấm đợt ngăn cách phía dưới) lên đến vị trí bạn muốn đặt ray. Sử dụng thước thủy (nivo) đặt áp sát vào vách tủ để kẻ một đường chuẩn ngang bằng bút chì. Đường kẻ này phải hoàn toàn thẳng hàng và song song với mặt đất; nếu đường chuẩn bị nghiêng, ngăn kéo sau khi lắp chắc chắn sẽ tự động trượt ra ngoài hoặc bị kẹt khi đóng.
Đặt phần ray cố định áp sát vào vách tủ dọc theo đường chuẩn vừa vẽ. Về khoảng cách so với mặt trước tủ, thông thường đầu trước của thanh ray nên lùi vào khoảng 2mm đến 4mm so với mép ngoài của vách tủ đối với thiết kế ngăn kéo lọt lòng (inset), hoặc nằm sát mép đối với thiết kế ngăn kéo phủ bề mặt (overlay). Điều này đảm bảo khi đóng lại, mặt ngăn kéo sẽ khít sát và phẳng đều với khung tủ bên ngoài.
Khi đã định vị đúng vị trí, kỹ thuật khoan mồi (pre-drilling) là bước bắt buộc không thể bỏ qua, đặc biệt là đối với các loại tủ làm từ gỗ công nghiệp như MDF hay MFC. Việc bắt trực tiếp vít gỗ vào các loại ván này mà không khoan mồi rất dễ làm nứt vỡ liên kết bột gỗ bên trong, tạo ra các vết phồng rộp mất thẩm mỹ trên bề mặt lớp phủ melamine. Hãy dùng mũi khoan nhỏ (khoảng 1.5mm) khoan sâu vào gỗ một khoảng bằng 2/3 chiều dài vít để tạo đường dẫn hướng thẳng thắn.
Thứ tự bắt vít cũng ảnh hưởng lớn đến độ phẳng của thanh ray. Bạn nên bắt con vít đầu tiên ở lỗ bầu dục phía trước, tiếp theo là con vít ở lỗ bầu dục phía sau cùng của thanh ray. Việc sử dụng các lỗ bầu dục ở bước này giúp bạn có thể dễ dàng xê dịch, căn chỉnh nhẹ thanh ray cho thật thẳng trước khi siết chặt. Sau khi đã đảm bảo thanh ray nằm hoàn toàn song song với đường chuẩn và ôm sát vào vách tủ, bạn mới tiến hành bắt thêm các con vít cố định vào các lỗ tròn ở giữa để khóa chặt vị trí. Đảm bảo lực siết vừa đủ, không siết quá mạnh làm trờn ren gỗ hoặc làm cong vênh thanh ray kim loại.
Gắn Phần Ray Di Động Vào Hộc Ngăn Kéo
Sau khi đã hoàn thành việc lắp đặt hai thanh ray cố định vào hai bên vách tủ, bước tiếp theo là gắn phần ray di động còn lại vào hai bên hông của hộc ngăn kéo. Quy trình này đòi hỏi sự đồng bộ tuyệt đối về mặt kích thước để hộc kéo không bị lệch khi lắp vào tủ.
Thông thường, thanh ray di động sẽ được lắp đặt song song và sát với mép dưới của thành ngăn kéo. Tuy nhiên, tùy thuộc vào thiết kế cụ thể của đồ nội thất hoặc khoảng hở đáy được quy định trong tài liệu kỹ thuật của nhà sản xuất, bạn có thể dịch chuyển thanh ray lên vị trí chính giữa thành ngăn kéo. Hãy dùng thước đo và bút chì để kẻ một đường chuẩn nằm ngang dọc theo hông hộc kéo, đảm bảo khoảng cách từ đường kẻ đến đáy hộc kéo ở cả đầu trước và đầu sau là hoàn toàn bằng nhau.
Khi đặt thanh ray di động lên đường chuẩn, hãy chú ý căn chỉnh mặt trước của thanh ray. Đầu trước của ray cần phải nằm bằng mép hoặc lùi vào một khoảng nhỏ so với mặt trước của hộc kéo (chưa tính phần mặt ngăn kéo trang trí bên ngoài). Sự đồng bộ giữa khoảng lùi của ray trên vách tủ và ray trên hộc kéo sẽ quyết định độ kín khít của ngăn kéo khi đóng lại hoàn toàn.
Tiến hành khoan mồi và bắt vít cố định thanh ray di động vào hông hộc kéo tương tự như cách làm với vách tủ. Hãy bắt đầu với các lỗ hình bầu dục để có thể tinh chỉnh độ cao nếu cần thiết, sau đó mới bắt vít cố định vào các lỗ tròn. Thực hiện tương tự cho bên hông còn lại của ngăn kéo, đảm bảo hai thanh ray nằm ở độ cao đối xứng hoàn hảo qua hai bên vách.
Cuối cùng là bước lắp ráp ngăn kéo vào khung tủ. Bạn hãy nâng hộc ngăn kéo lên, căn chỉnh sao cho hai thanh ray di động ở hai bên hông ngăn kéo ngậm đúng vào rãnh của hai thanh ray cố định trên vách tủ. Giữ ngăn kéo thật thẳng và đẩy nhẹ nhàng, đều tay vào bên trong. Bạn sẽ cảm thấy có một chút lực cản nhẹ khi các viên bi sắt bắt đầu khớp vào rãnh trượt; hãy tiếp tục đẩy dứt khoát nhưng nhẹ nhàng cho đến khi ngăn kéo đi vào hết cỡ và nghe tiếng “tách” nhẹ của chốt khóa nhựa tự động gài vào vị trí.
Kiểm Tra Vận Hành Và Khắc Phục Lỗi Kẹt, Lệch
Sau khi đã đưa ngăn kéo vào đúng vị trí, công đoạn nghiệm thu và tinh chỉnh là vô cùng cần thiết để đảm bảo hệ thống bi ray trượt hoạt động bền bỉ, êm ái trong suốt quá trình sử dụng lâu dài.
Phương pháp kiểm tra vận hành rất đơn giản nhưng đòi hỏi sự quan sát tỉ mỉ. Bạn hãy thực hiện thao tác kéo ngăn kéo ra ngoài hết cỡ rồi đẩy sát vào trong liên tục từ 5 đến 10 lần. Trong quá trình này, hãy chú ý lắng nghe xem có phát ra tiếng động lạ như tiếng cọ xát kim loại, tiếng rít hay tiếng kẹt hay không. Đồng thời, quan sát kỹ khe hở xung quanh mặt trước ngăn kéo khi đóng kín; khe hở này phải đều nhau ở cả bốn cạnh và mặt ngăn kéo phải phẳng đều với bề mặt chung của tủ.
Nếu ngăn kéo vận hành nặng tay, bị kẹt cứng ở một vị trí nhất định hoặc tự động trôi ra ngoài khi không sử dụng, nguyên nhân phổ biến nhất là do hai thanh ray không song song hoặc bị lệch độ cao. Để khắc phục, bạn hãy dùng thước thủy kiểm tra lại độ thăng bằng của cả hai bên ray. Nếu phát hiện sai lệch, hãy nới lỏng nhẹ các vít cố định ở các lỗ bầu dục, dịch chuyển thanh ray về vị trí cân bằng rồi siết chặt lại. Việc nới lỏng vít cũng giúp thanh ray tự điều chỉnh về trạng thái tự nhiên, loại bỏ các lực ứng suất vặn xoắn do vách tủ không hoàn toàn phẳng gây ra.
Đối với lỗi lệch khe hở mặt trước (mặt ngăn kéo bị nghiêng hoặc không khít sát vào khung tủ), bạn hãy tận dụng tối đa tính năng của các lỗ bầu dục trên thanh ray. Các lỗ bầu dục nằm ngang cho phép bạn điều chỉnh ngăn kéo tiến hoặc lùi, trong khi các lỗ bầu dục nằm dọc giúp bạn nâng hoặc hạ ngăn kéo lên xuống trong phạm vi vài milimet. Hãy kiên nhẫn điều chỉnh từng chút một cho đến khi đạt được độ thẩm mỹ hoàn hảo nhất rồi mới bắt các con vít khóa định vị vào lỗ tròn để cố định vĩnh viễn.
Tuy nhiên, bạn cũng cần nhận biết giới hạn an toàn trong quá trình tự sửa chữa. Nếu bạn đã điều chỉnh hết biên độ cho phép của các lỗ bầu dục trên thanh ray mà ngăn kéo vẫn bị lệch nghiêm trọng hoặc kẹt cứng, nguyên nhân có thể không nằm ở bản thân bộ bi ray trượt. Rất có thể khung tủ gỗ của bạn đã bị cong vân do thời tiết ẩm ướt, hoặc kích thước hộc ngăn kéo đã bị đóng sai lệch quá nhiều so với tiêu chuẩn khoảng hở hai bên. Trong tình huống này, bạn cần dừng ngay việc siết vít hay cố tình ép mạnh ngăn kéo vào tủ vì hành động này sẽ làm gãy hỏng cơ cấu bi trượt bên trong. Hãy tháo ngăn kéo ra, đo đạc lại toàn bộ kích thước hình học của khung tủ để có phương án xử lý kết cấu gỗ trước khi tiếp tục lắp đặt ray.
Các Câu Hỏi Thường Gặp (FAQ)
Có cần khoan mồi trước khi bắt vít vào gỗ công nghiệp không?
Việc khoan mồi là cực kỳ cần thiết và bắt buộc khi bạn lắp đặt trên các chất liệu gỗ công nghiệp như MDF, MFC hay gỗ dán (plywood). Gỗ công nghiệp được cấu tạo từ các sợi hoặc dăm gỗ ép chặt dưới áp suất lớn cùng keo liên kết, do đó chúng rất dễ bị nứt vỡ hoặc phồng rộp bề mặt melamine xung quanh nếu bạn cố tình bắt vít trực tiếp mà không có lỗ dẫn hướng. Hãy sử dụng một mũi khoan mồi có đường kính nhỏ hơn đường kính thân vít một chút để tạo một đường dẫn thẳng, giúp vít gỗ bám chặt vào cốt ván mà không phá vỡ liên kết vật liệu xung quanh.
Ray trượt giảm chấn và ray trượt thường lắp đặt có khác nhau không?
Về nguyên lý lắp đặt cơ bản, quy trình định vị đường chuẩn, tháo lắp và bắt vít của ray trượt giảm chấn hoàn toàn tương tự như ray trượt thường. Tuy nhiên, ray trượt giảm chấn tích hợp thêm piston thủy lực và lò xo co giãn nên đòi hỏi độ chính xác kỹ thuật cao hơn rất nhiều. Nếu có bất kỳ sai lệch nào về độ thăng bằng hoặc khoảng hở hai bên vách tủ bị hẹp hơn tiêu chuẩn dù chỉ 1mm, cơ cấu giảm chấn sẽ bị cọ xát mạnh, dẫn đến việc ngăn kéo không thể tự hít vào hết cỡ, phát ra tiếng kêu khó chịu hoặc làm giảm tuổi thọ của bộ giảm chấn một cách nhanh chóng. Do đó, khi lắp đặt dòng ray này, bạn cần đặc biệt cẩn thận trong khâu đo đạc và sử dụng thước thủy để căn chỉnh.
